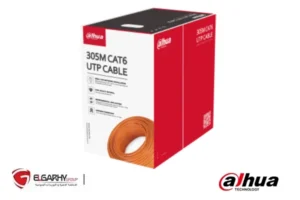

PFM922I-6UN-C
|
Conductor |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Material |
CCA(Copper content 22%–31%) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Diameter |
0.57 mm ± 0.01 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
American Wire Gauge |
23AWG |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Insulation |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Material |
HDPE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Min. Average Thickness |
0.21 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Diameter |
1.02 mm ± 0.06 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Color (4 Pairs) |
Blue, white/blue; orange, white/orange; green, white/green; brown, white/brown |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Separator |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Material |
PE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Specification |
Translucent 4.5 × 0.4 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Rip Cord |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Material |
Polyester |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Specification |
500D |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Sheath |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Material |
PVC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Min. Average Thickness |
0.5 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Diameter |
6.5 mm ± 0.3 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Color |
Orange |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Electrical |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Max. DC Resistance of a Single Conductor |
11.5Ω/100 m |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Min. Insulation Resistance |
5000MΩ·km |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Max. DC Resistance Unbalance |
2% (pair intra), 4% (pairs inter) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dielectric Strength |
No breakdown with 1KV DC for 1 min |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Transmission |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Characteristic Impedance |
100 ± 15Ω |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Near End Cross Talk |
≥39.30 dB/100 m@250 MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Max. Attenuation |
34.8 dB/100 m@250 MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Return Loss |
≥17.3 dB/100 m@250 MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Mechanical |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Tensile Strength |
Sheath≥13.5 MPa, insulation≥16 MPa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Elongation at Break |
Sheath≥150%, insulation≥300% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Installation Bending Radius |
>8 times of outer cable diameter |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Conductor Elongation at Break |
≥10% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Environmental |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Shrinkage of Insulation |
≤5% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Color Migration Resistance of Insulation |
No migration |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Sheath Tensile Strength and Elongation at Break after Aging |
≥12.5 MPa, ≥100% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Low Temperature Bending Test |
No cracking after the test |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Heat Shock Test |
No cracking after the test |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operation Temperature |
–20°C to +60°C (–4°F to 140°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Installation Temperature |
0°C to +50°C (32°F to 122°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Storage Temperature and Humidity |
–10°C to +40°C (14°F to 104°F), <60% (RH) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Security |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vertical Fire Propagation Test |
Comply with IEC 60332-1-2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Packaging |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Length |
305.0 m (1000.66 ft) ± 1.5 m (4.92 ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Packaging Dimensions |
390.0 mm x 390.0 mm x 247.0 mm (15.37″x15.37″x9.73″) (L × W × H) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Packaging Method |
305.0 m (1000.66 ft) a carton, one protection carton with 2 cartons inside |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Net Weight |
≥9.2 kg (20.28 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gross Weight |
≥10.2 kg(22.49 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Executive Standard |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Executive Standard |
Q/DXJ 067-2019 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Certification |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Certification |
CPR Eca |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
